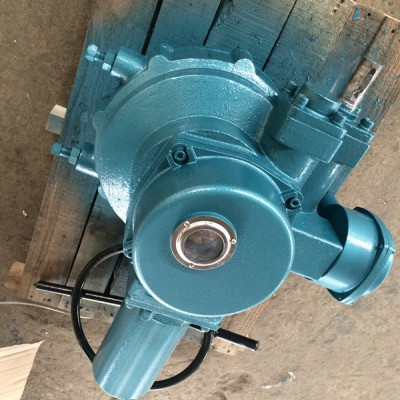

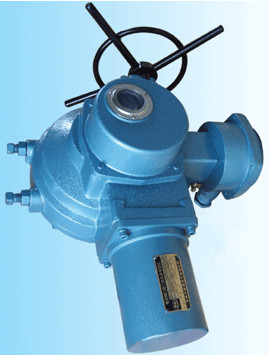

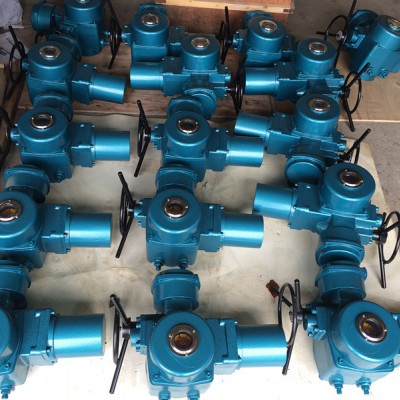

风门控制电动装置Q300-0.5W
部分回转阀门电动装置，简称为Q型电装。是阀门实现开启、关闭或调节控制的驱动设备，适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。可远距离控制，也可现场操作，广泛用于电力，冶金，石油，化工，食品，纺织，造纸，制药，水厂和污水处理等行业
部分回转电动执行机构有： 户外型,隔爆型,整体型,整体调节型,隔爆整体型,隔爆整体调节型等。
部分回转智能一体化调节型电动装置是电动阀门的驱动装置,用以控制阀门的开启和关闭。Q系列部分回转电动装置使用于蝶阀,球阀,风门。它可以准确地按控制指令动作,是对各类阀门,风门实现远控,集控和自动控制的必不可少的驱动装置。该系列产品不仅用于电站,还可以用于石化,冶金,公共事业等
特点
传动机构的一体型设计，使产品具有体积小和简洁的外观。
所有结合部位均有密封措施，防护等级可达IP67（GB4208-93。
输出转矩100Nm-80000Nm。
容易调整的行程控制机构。
安全可靠、无切换手柄的全自动手／电动切换。
多种设计满足不同需要：户外型、隔爆型、整体型、调节型。
连接尺寸、输出性能及电气接线等可根据用户的需要定制。
控制模式：常规远方控制信号采用4~20mA模拟量信号控制,提供4~20mA信号反馈（可提供特殊量控制）。远方控制信号,反馈信号均与内部实现电气隔离。
禁动延时保护：避免或减少了机械部分由于惯性承受的反作用力。此保护功能同时适用于现场控制方式和远控控制方式。
现场远控切换：现场远控可自由切换,使用户调试,维护方便快捷。
部分回转电动装置技术参数
|
基座号 |
型号 |
输出转矩（N·m） |
大阀杆直径（mm） |
手动速比 |
输出转速（r/min） |
|||||
|
0.5 |
1 |
1.5 |
2 |
3 |
4 |
|||||
|
电机功率（KW） |
||||||||||
|
Q1 |
Q10 |
100 |
28 |
88 |
0.03 |
0.06 |
0.09 |
0.09 |
0.18 |
0.18 |
|
Q20 |
200 |
0.06 |
0.09 |
0.12 |
0.12 |
0.25 |
0.25 |
|||
|
Q30 |
300 |
0.06 |
0.12 |
0.18 |
0.18 |
0.37 |
0.37 |
|||
|
Q2 |
Q60 |
600 |
42 |
74 |
0.18 |
0.18 |
0.25 |
0.25 |
0.55 |
0.55 |
|
Q90 |
900 |
0.18 |
0.25 |
0.37 |
0.37 |
0.75 |
0.75 |
|||
|
Q120 |
1200 |
0.18 |
0.37 |
0.55 |
0.55 |
1.1 |
1.1 |
|||
|
Q3 |
Q200 |
2000 |
60 |
67 |
0.37 |
0.55 |
0.75 |
1.1 |
- |
- |
|
Q250 |
2500 |
0.55 |
0.55 |
0.75 |
1.1 |
- |
- |
|||
|
Q300 |
3000 |
0.55 |
0.75 |
1.1 |
- |
- |
- |
|||
|
Q400 |
4000 |
0.55 |
0.75 |
- |
- |
- |
- |
|||
|
Q500 |
5000 |
0.75 |
1.1 |
- |
- |
- |
- |
|||
