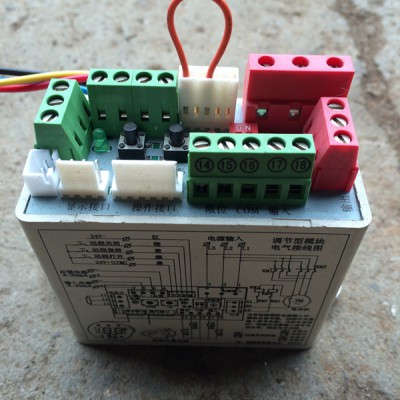

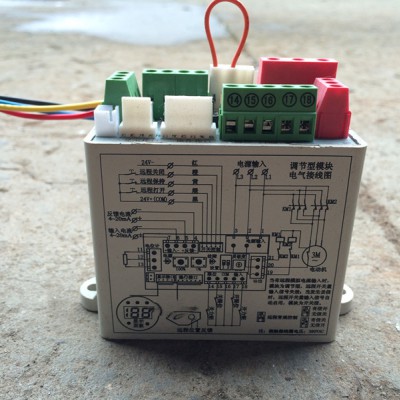

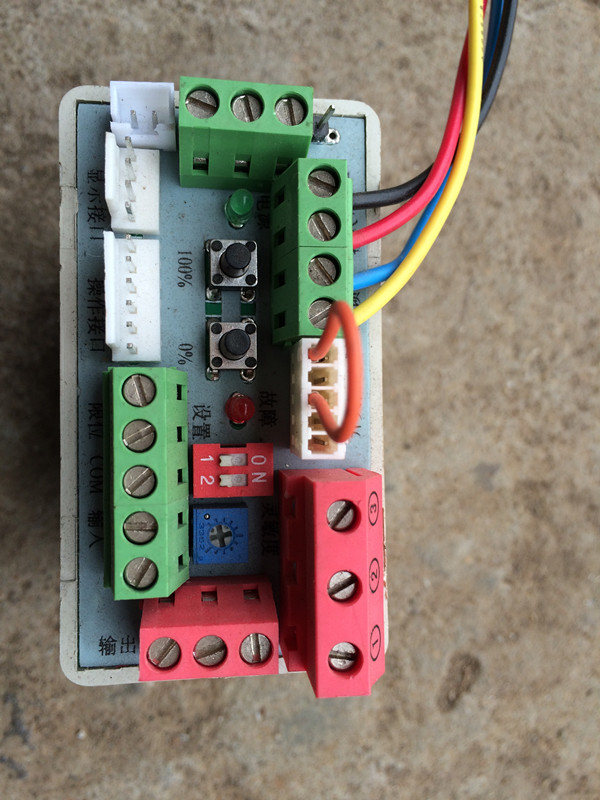

PT-3F-J系列三相调节型控制模块
PT-3F-J系列三相调节型控制模块主要技术特点
1，输入电压范围：AC340V～420V。
2，三相三线制、三相四线制均适用。
3，可自动校正三相电源的相序而正确执行对阀门的开、关控制，用户可随意接入电动执行器的三相电源。
4，输入/输出信号通道均经过光电隔离（可承受2000V浪涌电压）。
5，位置反馈4～20mA信号负载电阻：50Ω～700Ω,精度：0.5%；三电位器调节技术可一次调好4～20mA反馈信号，大大简化调节过程。
6，正作用/反作用选择通过模块上的拨码开关完成。
7，可检测三相电源的缺相。当电源缺相时，LED灯点亮报警，自动禁止执行器的一切电动操作，直到电源三相供电正常为止。
8，若输入信号丢失，执行器将根据用户事先在模块上的拨码选择使阀门保持原位不动，或动作到阀门全开的位置，或动作到阀门全关的位置。
9，工作温度范围：-20℃～+65℃。
|
端子序号 |
接线端子含义 |
|
1 |
380V交流电源输入 |
|
2 |
380V交流电源输入 |
|
3 |
380V交流电源输入 |
|
4 |
反馈电流（4-20mA）“-” |
|
5 |
反馈电流（4-20mA）“+” |
|
6 |
控制电流（4-20mA）“-” |
|
7 |
控制电流（4-20mA）“+” |
|
8 |
阀位电位器电源端 |
|
9 |
阀位电位器中心抽头 |
|
10 |
阀位电位器接地端 |
|
11 |
电机开 |
|
12 |
公共端 |
|
13 |
电机关 |
